Dekompenzační tlumivky

Při překompenzování elektrické sítě (např. vlivem velké délky vysokonapěťových kabelů) musíme do elektrického obvodu zapojit tzv. dekompenzační tlumivku, která eliminuje kapacitní dodávku do el. sítě.

Tlumivky jsou určeny pro dekompenzaci kapacitního jalového výkonu, resp. pro vykompenzování kapacity dálkových napájecích kabelů a rozvodných sítí nízkého napětí zejména ve dnech pracovního klidu.

Dle potřeby lze vytvářet kaskády kompenzačních tlumivek pro stupňovitou regulaci přepínatelnou podle provozního stavu kapacitní zátěže připojených úseků kabelové rozvodné sítě.

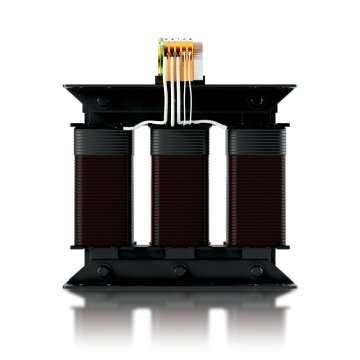

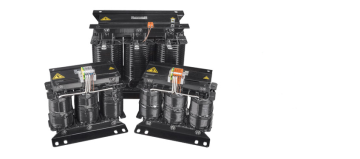

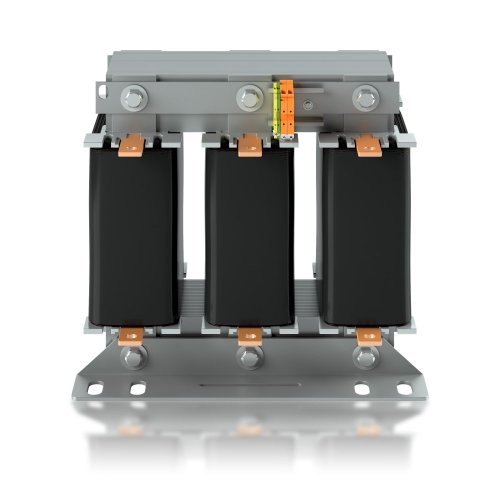

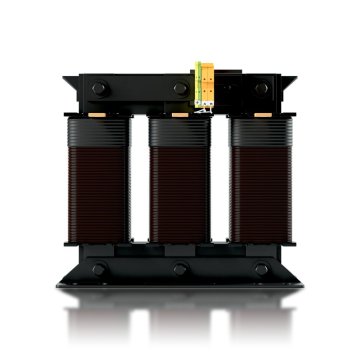

Dekompenzační tlumivka je induktivní zátěž, která eliminuje nežádoucí kapacitní výkon vznikající na parazitních prvcích rozvodné soustavy (například VN kabely s kovovým opláštěním, dlouhá vedení naprázdno atd.). Tlumivky splňují požadavky normy ČSN EN 60 289 a ČSN EN 61 558-2-20 a jsou určeny pro sítě 3×400 V, 50 Hz. Tlumivky jsou opatřeny teplotními čidly s vratnými rozpínacími termokontakty, které je možné zapojit do ovládacího obvodu stykače.

Tlumivky pro jiné napětí, s jiným kompenzačním výkonem nebo s dalšími zadanými parametry je možné navrhnout individuálně.
