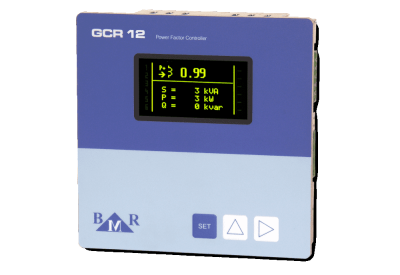

GCR06 - Regulátory jalového výkonu GCR06, GCR12 jsou určeny k řízení účiníku v sítích NN 50Hz/60Hz se symetrickou zátěží. Jedná se o rychlé regulátory, které jsou schopné regulovat až 17 krát za vteřinu. Regulátory jsou vybaveny 6 respektive 12 výstu ...
GCR06 - Regulátory jalového výkonu GCR06, GCR12 jsou určeny k řízení účiníku v sítích NN 50Hz/60Hz se symetrickou zátěží. Jedná se o rychlé regulátory, které jsou schopné regulovat až 17 krát za vteřinu. Regulátory jsou vybaveny 6 respektive 12 výstupy pro ovládání stykačových kompenzací nebo rychlích polovodičových stupňů spínajících v "NULE". V případě použití rychlích polovodičových stupňů CTU není nutná prodleva pro vybití kondenzátoru. Na rozdíl od řady regulátorů FCR06, FCR12 je řada regulátorů GCCR06, GCR12 vybavena přehledným grafickým OLED displejem. Funkčně jsou obě řady regulátorů shodné.
zobrazit více
zobrazit méně
Objednací číslo: GCR06

Regulátory jalového výkonu GCR06, GCR12 jsou určeny k řízení účiníku v sítích NN 50Hz/60Hz se symetrickou zátěží. Jedná se o rychlé regulátory, které jsou schopné regulovat až 17 krát za vteřinu. Regulátory jsou vybaveny 6 respektive 12 výstupy pro ovládání stykačových kompenzací nebo rychlích polovodičových stupňů spínajících v "NULE". V případě použití rychlích polovodičových stupňů CTU není nutná prodleva pro vybití kondenzátoru.  Na rozdíl od řady regulátorů FCR06, FCR12 je řada regulátorů GCCR06, GCR12 vybavena přehledným grafickým OLED displejem. Funkčně jsou obě řady regulátorů shodné.

  • Regulace na okamžitý nebo průměrný účiník
  • Možnost klasické stykačové, rychlé polovodičové nebo hybridní kompenzaci účiníku
  • Možnost připojení dekompenzačních tlumivek
  • Automatické fázování napětí a proudu s automatickou detekcí stupňů
  • Vysoká citlivost měření proudu (2mA)
  • Velice přesná a spolehlivá regulace účiníku i při vyšším harmonickém zkreslení napětí a proudu
  • Přehledný grafický displej
  • 6 nebo 12 výstupů
  • Možnost komunikace RS485
  • Měření teploty
  • Samostatný alarmový výstup
  • Panelové provedení 144x144mm
  • Volně dostupný software pro snadnou konfiguraci a správu přístrojů s rozhraním RS485

Funkce

Přístroj digitalizuje měřený průběh sdruženého napětí mezi dvěma fázemi a proud ve třetí fázi. Z těchto hodnot pak vypočítá účiník, efektivní hodnoty napětí a proudu, harmonické zkreslení napětí a proudu a na základě povoleného jalového výkonu, který je v regulátoru zadán v podobě požadovaného účiníku, vypočítá potřebný kompenzační výkon. Podle jeho velikosti a znaménka pak regulátor buď zapíná nebo odpíná příslušné kondenzátorové stupně. Přednostně kompenzuje pomocí polovodičových stupňů a teprve, až když to není možné, použije stupně stykačové.

Alarmy

Regulátory jalového výkonu GCR07, GCR12 jsou vybaveny samostatným alarmovým výstupem k jehož aktivaci dojde při vyvolání alarmové události. Alarmových událostí lze definovat několi naráz s možností nastavení prahu, doby trvání a vlivu na stupně regulátoru. Pokud je zapnut vliv alarmové události na stupně regulátoru, dojde při vyvolání alarmové události k odpojení všech stupňů.

Kruhové spínání stupňů

V rámci jednotlivých výkonových hladin využívá regulátor metodu kruhového spínání. Regulátor vždy zapíná ten stupeň v příslušné výkonové hladině, který je vypnut nejdéle. Všechno provádí tak, aby optimálního stavu dosáhl při jednom regulačním průchodu s minimálním počtem přepínaných stupňů.

Kaskáda regulátorů

Dva regulátory vybavené rozhraním RS485 je možné zapojit do kaskády pro rozšíření počtu stupňů, nebo pro vzájemné nahrazení v systémech se dvěmi zdroji napětí.

Software

Přes volně dostupný software Power Monitor System lze přístroje vybavené komunikací RS485 snadno konfigurovat a využívat dalších možností softwaru pro snadný monitoring systému.

Přesnost měření:

Napětí ±0.5% z Un
Proud 0,002 - 6A, In =6A
Proud rozsah 0,002 - 0,02A přesnost: 0,0005A
Proud rozsah 0,02 - 0,5A přesnost: 0,001A
Proud rozsah 0,5 - 6A přesnost: 0,01A
Chyba fáze pro I < 3% In ±3° jinak ±1°
THDU (U > 10% Un) ±5%
THDI (I > 10% In) ±5%

Napájecí napětí 400 V AC 50 Hz +10%, -20%
Šířka [mm] 144
Hloubka [mm] 55
Výška [mm] 144
Hmotnost [g] 1500
Provozní teplota -25°C až 70°C
Výřez do panelu 138 x 138
Stupeň krytí IP20
Proudový rozsah [A] 0,01 - 5,3
Počet výstupních kanálů 6
Vlastní spotřeba [VA] 10
Rozsah požadovaného účiníku 0,8 ind. - 0,8 kap.
Nastavení hodnot kompenzačních stupňů ručně / automaticky
Prodleva pro vypnutí: polovodičové/stykačové stupně 0s / 5 - 600 s
Prodleva pro znovu zapnutí: polovodičové/stykačové stupně 0s / 5 - 600 s
Alarmový kontakt 250 VAC / 5A
