Tyristory kompenzační

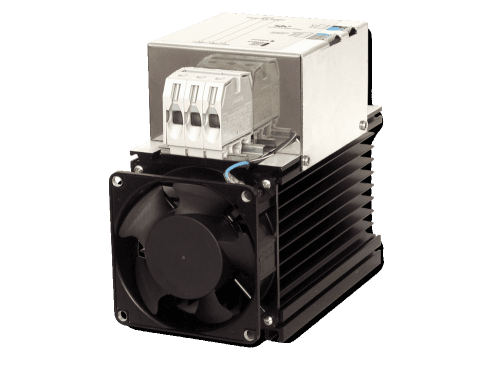

Tyristorové spínací moduly CTU jsou konstruovány pro spínání LC obvodů s převažující kapacitní částí (rozladěné kompenzační stupně). Výhodou modulů CTU oproti klasickému stykačovému spínání kondenzátorových stupňů je okamžité připojení kondenzátoru bez jeho předchozího vybití. To je možné díky speciální konstrukci, která zajišťuje, že kondenzátor je připraven k dalšímu připojení ihned po jeho předchozím odpojení. Spínání kondenzátoru je realizováno v okamžiku, kdy je rozdíl mezi napětím kondenzátoru a napětím systému před spínacím prvkem roven nule. Z této vlastnosti vyplývá další důležitá výhoda, a tou je výrazné snížení proudových rázů. Proudové rázy způsobují poruchy, které mohou ovlivnit správný chod elektronických zařízení a mohou je vážně poškodit, nebo dokonce zničit. Dále se zvyšuje životnost kondenzátorů, protože obvodem protéká pouze jmenovitý proud. Pro ochranu výkonového spínacího prvku proti proudovým špičkám (di/dt) je nutné zapojit do série s modulem také rozběhový induktor.
